| 2009/3/28 6:52 | ||||||||||||||||||||
| GIGABYTE M912Xのリカバリイメージの移植を試みる。 ちなみにこいつのリカバリはF9キーを押すとリカバリモードに入るのだが、 普通はその辺ってのはBIOSでやってくれる（と思う)んだけど、この機種はMBRにその処理が書かれている。 つまりMBR壊すとリカバリもできなくなるわけで・・・・。 で、norton ghost を使って別のHDDに丸々移植しようとしてみたものの、全くうまくいかず。 仕方なのでMBRを逆アセンブルして動作を追ってみた。 以下その時のメモ書き。値はすべて16進数。 ●MBRで行っていること。 ・自分自身を0000:0600にコピーしてそこにジャンプ。 以下断り書きが無い限りセグメントは全部0000。記述省略。 ・「NBRXR11 Running」の文字列を表示する。 ・HDDの総セクタ数(ah=48h int13hで取得)した結果から、1002を引いたセクタから２セクタを 7c00-7effに読み込む。 ※HDDの総セクタ数はLBA表記。CHS計算を行うソフト（例：Disk Probe)では、最終セクタがずれるので注意。 ・7e40に「$XPR」の文字列があるのをチェック。無ければ「no_xpr」と表示して無限ループ ・7c20から20バイト毎にに「@XPRMBR」の文字列（これはMBRの012～に記載されているのを参照)があるか どうかを確認。1e回サーチ。（実際に見るとわかるけどディレクトリ領域からファイルを探すような感じ) ・「@XPRMBR」がみつかった場合、その先頭アドレスをオフセットとして、 セクタ番号(+10～17) +1 のセクタを0800に読み込む。 ・08e4にジャンプ ※上記以外にintに失敗した場合などにもエラーを表示。 と言う感じで、MBRは「@XPRMBR」という領域を0800に読み込んでそこに制御を渡すようだ。 つまり、この「@XPRMBR」は何番セクタにありますよ、という情報などが書かれている場所 (どうもXprSystem's BlockInfoというようだ)がHDD上で最後から2ギガバイトの所にあり、 そこには物理セクタ番号でどのデータがHDD上のどこにある、と書かれているようだ。 要するに、容量の違うHDDにイメージを移植するためには、汎用のディスクイメージ取得ツールは 使用不可能で、絶対にイメージの書き換えが必要になる、という事らしい（めんどくさ・・・・ ●「XprSystem's BlockInfo」に書かれている情報。 ※内容は予想 ・「@BIOSDAT」 開始セクタ：12a18eb0 セクタ数：1000 内容：空 ・「@HPAINFO」 開始セクタ：12a18eae セクタ数：2 内容：自分自身 ・「@XPRLDR」 開始セクタ：12a18eac セクタ数：2 内容：空 ・「@XPRLOC」 開始セクタ：129d8eaa セクタ数：2 内容：空 ・「@XPRMBR」 開始セクタ：12a18eaa セクタ数：2 内容：パーティション情報を書き込む前のMBR? ・「@BAKMBR」 開始セクタ：12a18ea8 セクタ数：2 内容：本来のwindowsのMBR ・「@XPRSYS」 開始セクタ：12a156c8 セクタ数：37e0 内容：リカバリ用システム？(FAT32 linux?) ・「@XPRSFS」 開始セクタ：125af778 セクタ数：429732 内容：確証は無いけど消去法でリカバリイメージ ●そもそもM912Xのパーティション構造
だからつまり、125af777～12a19eafまでをベロっとイメージを取って、 移植先HDDの最終セクタ-46a739+1から書き戻して、 「XprSystem's BlockInfo」の領域を書き換えれば行ける・・・・はず？ ああもちろんMBRも書き換えは必要。 と、やったところ、リカバリソフトは起動。 MBR書き換えますかとか聞かれるから、NO。 で、やっとリカバリが走ったと思ったら、 「Restore Image Faild!」 とでて終了・・・・・・ うーん・・・・ 「XprSystem's BlockInfo」の次のセクタにも３カ所、物理セクタアドレスが書いてある・・・ とりあえずそこも修正。 でもやっぱだめ。 うーん、リカバリシステム自体はlinuxっぽいしなあ。 何がfailしてるのかすらわからん・・・。 ああ、ちなみに、リカバリ後のCドライブのイメージを引っこ抜けばいいじゃんってのは却下。 あくまで、リカバリイメージを移植するのが目的。 |
| 2009/3/12 20:52 |
| 探してもみつからなかったのでメモ書き。 GIGABYTE M912の液晶部のサイズ。 8.9インチ 195x118mm(実測) 対応の液晶フィルムは、 サンワサプライ LCD-HP1 W195×H117×D0.2mm ノングレア HP2133用だね。 これがちょうどよさそう。 ※試してません。実測値を信用するかどうかは各自の判断でどうぞ。 |
| 2009/3/10 21:35 |

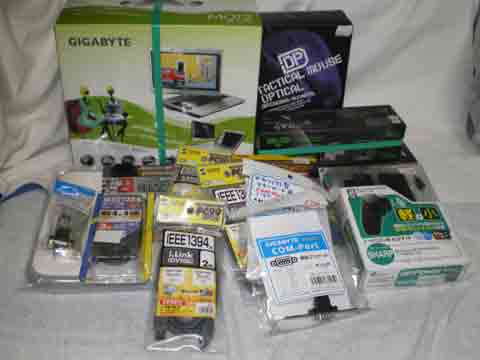

| 追記。 ツクモで買い漁ってたものの写真。
|
| 2009/3/8 6:37 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| さてツクモの閉店セールにいってきた。 理由はよくわからないけど、本気で店内在庫をすべて処分（ただし中古除く）してる感じ。 一応、新装開店って事にはなってるけど、なんか普通に閉店しそうで嫌な感じだなあ。
で、こんなモノを買ってきました。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2009/3/5 23:31 |

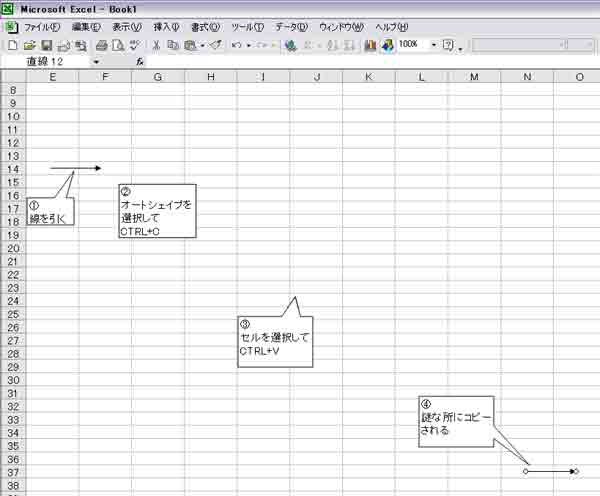

 という現象が起きることは前々から気づいてたんだが、 どうも法則性があると言うことに気づいた。 どうやら、コピーもとの座標分だけ、④で選択したセルからオフセットされた場所にコピーされるらしい。 つまり、この場合だと、E14（A1から数えて右に４、下に１３）がコピーもとなので、 選択したJ24から右に４、下に１３のN37にコピーされる。 らしい・・・・。 まあわかったからといって不便な事には変わりない。 と、思ってたら、 >この資料は米国 Microsoft Corporation から提供されている Knowledge Base の Article ID 192406 |
